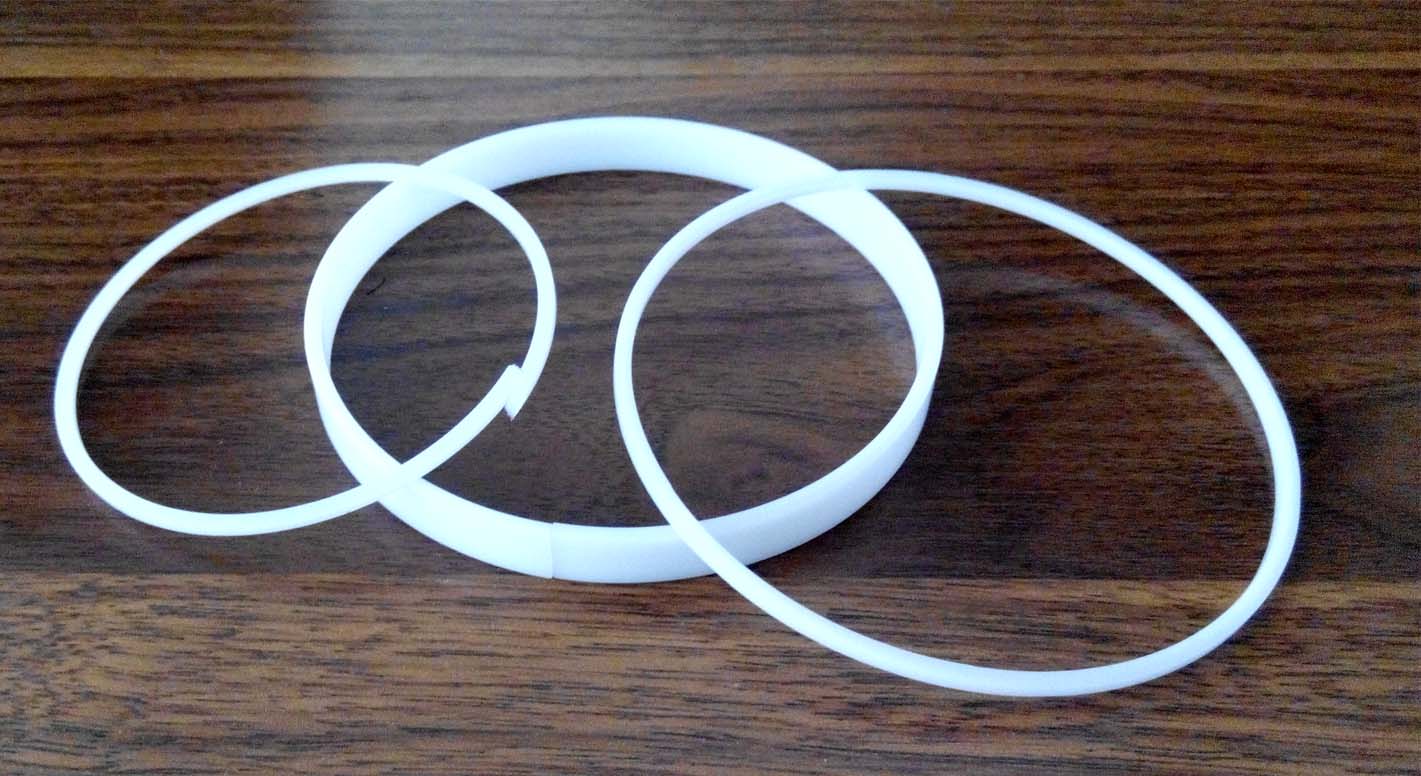

活塞防擠圈 底座防擠圈 皮碗防擠圈

底座 皮碗防擠圈 活塞 活

? ? ? 活塞與油缸之間必然存在間隙,否則回柱、升柱困難。由于間隙的存在,為了防止高壓液體作用時y型密封圈擠入活塞與油缸間縫隙,在y型密封圈上裝設皮碗防擠圈,保護y型密封圈不致?lián)p壞。

? ? ? 單體液壓支柱密封件：O型圈 80×3.3、O型圈100×3.3、Y型密封圈103.5*77.5*10.5、JF型防塵圈111x90x10、底座防擠圈100×2.5×1.5、活塞導向環99.4×2.5×10、活塞防擠圈80×2.5×1.5、皮碗防擠圈99.4×2.5×2

單體液壓支柱，由油缸、活柱、三用閥、手把閥體、復位彈簧、底座、頂蓋、密封蓋組件、導向環、彈性圓柱銷、連接鋼絲及密封件等零部件組成。
一、頂蓋
支柱頂蓋是將礦山壓力傳遞到支柱上的零件。并通過柱爪卡住頂梁，防止頂板來壓時將支柱推倒。它通過彈性圓柱銷與活柱相連接。
二、密封蓋組件

在活塞、底座上裝好O形密封圈及防擠圈，注意防擠圈位置應裝在低壓側。
其上裝有 O 形密封圈（GB1235-76）及擋圈，實現支柱上部的密封。
三、活柱
活柱是支柱上部承載桿件，可將頂板壓力以液壓形式傳遞給油缸、底座。其上裝有導向環。
四、、手把閥體

? ? ? ?把Y形密封圈、皮碗防擠圈、活塞導向環裝在活塞上。導向環外徑應大于活塞直徑，開口的防擠圈，接頭應搭接好。
手把閥體通過連接鋼絲與油缸相連，它是支柱搬運、移動的抓手。其上裝有防塵圈,避免活柱移動時煤塵進入支柱；還裝有 Y 形密封圈、擋圈、O 形密封圈。
五、油缸
防塵圈、活柱導向環裝入手把體中利用專用工具把手把體裝在活塞筒上。采用鋼絲限位的支柱防塵圈過限位環溝槽時應在槽內放入O形圈，防止損壞防塵圈。裝上活塞，穿好活柱體與活塞間連接鋼絲，鋼絲應全部打入槽內，不許露出，防止露出刮缸。

? ? ? 油缸是支柱下部的承載桿件。它通過連接鋼絲和底座相連裝配底座、活塞時應將活塞防擠圈切口背向鋼絲槽口。打人底座、活塞時應注意避免槽口碰傷活塞防擠圈；

六、復位彈簧
復位彈簧是在回柱時將活柱復位的拉伸彈簧。其上端掛在密封蓋組件 下面的掛環。上掛好復位彈簧，裝上底座和連接鋼絲。
