斯特封 活塞桿組合密封圈

活塞用斯特封和活塞桿用斯特封

結構特點
LS(斯特封-STEPSEAL)型活塞桿組合密封圈是一種單向組合密封圈，斯特封的斷面形狀是階梯形，故一般稱其為階梯封。廣泛應用在高壓、重載工況。它由一個改性PTFE密封圈和一個預加載彈性體——O形密封圈(或矩形、星形，材質一般為NBR或FPM)組成。一般與導向支承環配套使用，必要時加防污保護圈。桿徑小于Φ30的規格，應采取分體式溝槽進行安裝。采用兩個斯特封或一個斯特封與一個活塞桿用Y形密封圈再加一個雙唇防塵圈的密封結構可達零泄漏。

斯特封

密封機理
利用預加載彈性體對PTFE密封圈進行施力來完成密封。當系統壓力升高時，彈性體對改性PTFE密封圈施力，將系統產生的軸向力轉變?yōu)閺较驍D壓力，使改性PTFE密封圈對活塞桿表面產生大的徑向接觸應力，從而來完成高壓工況下的密封功能。

溝槽標準
溝槽尺寸、公差符合GB/T15245-94、B+S公司的GS55013系列、ParKer公司OD型、MerKel公司OMS-MR列密封溝槽標準。

技術數據

A-石油基液壓油和礦物基潤滑脂　B-水-油乳化液　C-水-乙二醇基　D-磷酸脂基

安裝須知
密封圈是組合式結構，可安裝在閉式(或稱整體)密封溝槽中，但當缸徑小于Φ30的規格時，應采取分體式溝槽進行安裝。安裝前必須去除密封密封圈安裝區域內的銳邊和毛刺。安裝順序是“彈性體一改性PTFE密封圈(參照斯特封安裝說明進行安裝)”，裝入活塞桿端頭時要借助特殊安裝工具進行安裝，同時在配合表面涂少量潤滑油。此外細心安裝是確保密封圈功能充分展示的重要條件之一。

應用示例
●伺服油缸　●機床　●裝載機　●挖掘機　●油壓機　●標準油缸　●推土機　●冶金設備

安裝示例

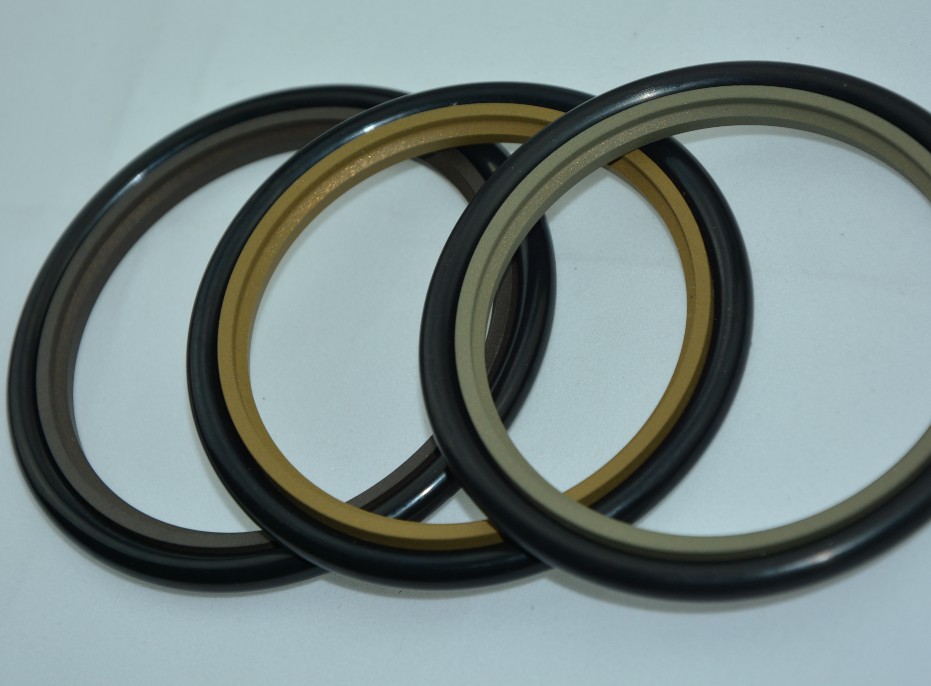

斯特封圖示
