密封圈規格型號

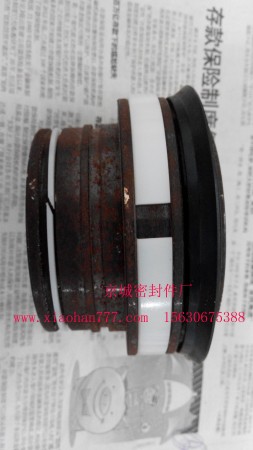

液壓支架鼓形圈

液壓支架鼓形圈

液壓密封件：O型圈、骨架油封、YX型密封圈、Y型圈、KY型密封圈、YA型密封圈、U型密封圈、V型組合密封圈、J型防塵圈、斯特封、格來圈、導向帶、OK型密封圈、KDAS型密封圈、FB型防塵圈、J型帽、L型皮碗、OE型密封圈、鼓型圈、蕾型圈、F4擋圈、組合墊圈、UN型、UHS型、DHS型、UNS型、DKB型、ODU型、IDU型、FA型防塵圈、JA型超薄防塵圈、硅膠密封圈、氟膠密封圈等各種油封。氣動密封件：QY型、ZHM型、DY型、YCC型、EU型、CP型、星型、8字圈、緩沖圈等

單體支柱活塞密封件

單體支柱活塞密封件

各種雜件：高低溫密封膠、膠條、彈性墊、彈性柱、梅花墊、水泵對輪墊
產品用途：用于液壓、氣動元件的動密封和靜密封，可用于內徑密封和外徑密封。
材 ? ?質：丁腈橡膠、硅膠、氟膠
工作溫度：-35~+200℃
工作介質：液壓油，潤滑油 空氣. 水.
工作壓力：≤32MPa
標準來源：GB 1235-76 和 GB 3452.1-82
GB 1235-76標準O型圈標記方法：D*d1（外徑*線徑）
鼓形圈裝配

鼓形圈裝配

?D*1.9系列 ? D*2.4系列 ? D*3.1系列 ? D*3.5系列 ?D*5.7系列 ? D*8.6系列
5*1.9 ? ? ? ?7*2.4 ? ? ? ?10*3.1 ? ? ? 10*3.5 ? ? ? 30*5.7 ? ? ? 90*8.6
5.5*1.9 ? ? ?8*2.4 ? ? ? ?11*3.1 ? ? ? 11*3.5 ? ? ? 35*5.7 ? ? ? 95*8.6
6*1.9 ? ? ? ?9*2.4 ? ? ? ?12*3.1 ? ? ? 12*3.5 ? ? ? 40*5.7 ? ? ? 100*8.6
6.5*1.9 ? ? ?10*2.4 ? ? ? 13*3.1 ? ? ? 13*3.5 ? ? ? 45*5.7 ? ? ? 105*8.6
7*1.9 ? ? ? ?11*2.4 ? ? ? 14*3.1 ? ? ? 14*3.5 ? ? ? 50*5.7 ? ? ? 110*5.7
7.5*1.9 ? ? ?12*2.4 ? ? ? 15*3.1 ? ? ? 15*3.5 ? ? ? 52*5.7 ? ? ? 115*8.6
防塵圈與蕾形圈

防塵圈與蕾形圈

8*1.9 ? ? ? ?13*2.4 ? ? ? 16*3.1 ? ? ? 16*3.5 ? ? ? 54*5.7 ? ? ? 120*8.6
8.5*1.9 ? ? ?14*2.4 ? ? ? 17*3.1 ? ? ? 17*3.5 ? ? ? 55*5.7 ? ? ? 125*8.6
9*1.9 ? ? ? ?15*2.4 ? ? ? 18*3.1 ? ? ? 18*3.5 ? ? ? 60*5.7 ? ? ? 130*8.6
9.5*1.9 ? ? ?16*2.4 ? ? ? 19*3.1 ? ? ? 19*3.5 ? ? ? 63*5.7 ? ? ? 135*8.6
10*1.9 ? ? ? 17*2.4 ? ? ? 20*3.1 ? ? ? 20*3.5 ? ? ? 65*5.7 ? ? ? 140*8.6
10.5*1.9 ? ? 18*2.4 ? ? ? 21*3.1 ? ? ? 21*3.5 ? ? ? 70*5.7 ? ? ? 145*8.6
11*1.9 ? ? ? 19*2.4 ? ? ? 22*3.1 ? ? ? 22*3.5 ? ? ? 73*5.7 ? ? ? 150*8.6
11.5*1.9 ? ? 20*2.4 ? ? ? 23*3.1 ? ? ? 23*3.5 ? ? ? 75*5.7 ? ? ? 155*8.6
12*1.9 ? ? ? 21*2.4 ? ? ? 24*3.1 ? ? ? 24*3.5 ? ? ? 80*5.7 ? ? ? 160*8.6
導向環與蕾形圈

導向環與蕾形圈

12.5*1.9 ? ? 22*2.4 ? ? ? 25*3.1 ? ? ? 25*3.5 ? ? ? 85*5.7 ? ? ? 165*8.6
13*1.9 ? ? ? 23*2.4 ? ? ? 26*3.1 ? ? ? 26*3.5 ? ? ? 90*5.7 ? ? ? 170*8.6
14*1.9 ? ? ? 24*2.4 ? ? ? 27*3.1 ? ? ? 27*3.5 ? ? ? 95*5.7 ? ? ? 175*8.6
15*1.9 ? ? ? 25*2.4 ? ? ? 28*3.1 ? ? ? 28*3.5 ? ? ? 100*5.7 ? ? ?180*8.6
16*1.9 ? ? ? 26*2.4 ? ? ? 29*3.1 ? ? ? 29*3.5 ? ? ? 105*5.7 ? ? ?185*8.6
17*1.9 ? ? ? 27*2.4 ? ? ? 30*3.1 ? ? ? 30*3.5 ? ? ? 110*5.7 ? ? ?190*8.6
18*1.9 ? ? ? 28*2.4 ? ? ? 31*3.1 ? ? ? 31*3.5 ? ? ? 115*5.7 ? ? ?195*8.6
19*1.9 ? ? ? 29*2.4 ? ? ? 32*3.1 ? ? ? 32*3.5 ? ? ? 120*5.7 ? ? ?200*8.6
20*1.9 ? ? ? 30*2.4 ? ? ? 33*3.1 ? ? ? 33*3.5 ? ? ? 125*5.7 ? ? ?205*8.6
21*1.9 ? ? ? 31*2.4 ? ? ? 34*3.1 ? ? ? 34*3.5 ? ? ? 130*5.7 ? ? ?210*8.6
22*1.9 ? ? ? 32*2.4 ? ? ? 35*3.1 ? ? ? 35*3.5 ? ? ? 135*5.7 ? ? ?215*8.6
23*1.9 ? ? ? 33*2.4 ? ? ? 36*3.1 ? ? ? 36*3.5 ? ? ? 140*5.7 ? ? ?220*8.6
24*1.9 ? ? ? 34*2.4 ? ? ? 37*3.1 ? ? ? 37*3.5 ? ? ? 145*5.7 ? ? ?225*8.6
25*1.9 ? ? ? 35*2.4 ? ? ? 38*3.1 ? ? ? 38*3.5 ? ? ? 150*5.7 ? ? ?230*8.6
KDAS活塞密封圈

KDAS活塞密封圈

? ? ? ? ? ? 36*2.4 ? ? ? 39*3.1 ? ? ? 39*3.5 ? ? ? 155*5.7 ? ? ?235*8.6
? ? ? ? ? ? ?37*2.4 ? ? ? 40*3.1 ? ? ? 40*3.5 ? ? ? 160*5.7 ? ? ?240*8.6
? ? ? ? ? ? ?38*2.4 ? ? ? 41*3.1 ? ? ? 41*3.5 ? ? ? 165*5.7 ? ? ?245*8.6
? ? ? ? ? ? ?39*2.4 ? ? ? 42*3.1 ? ? ? 42*3.5 ? ? ? 170*5.7 ? ? ?250*8.6
? ? ? ? ? ? ?40*2.4 ? ? ? 43*3.1 ? ? ? 43*3.5 ? ? ? 175*5.7 ? ? ?255*8.6
? ? ? ? ? ? ?41*2.4 ? ? ? 44*3.1 ? ? ? 44*3.5 ? ? ? 180*5.7 ? ? ?260*8.6
? ? ? ? ? ? ?42*2.4 ? ? ? 45*3.1 ? ? ? 45*3.5 ? ? ? 185*5.7 ? ? ?265*8.6
? ? ? ? ? ? ?43*2.4 ? ? ? 46*3.1 ? ? ? 46*3.5 ? ? ? 190*5.7 ? ? ?270*8.6
? ? ? ? ? ? ?44*2.4 ? ? ? 47*3.1 ? ? ? 47*3.5 ? ? ? 195*5.7 ? ? ?275*8.6
? ? ? ? ? ? ?45*2.4 ? ? ? 48*3.1 ? ? ? 48*3.5 ? ? ? 200*5.7 ? ? ?280*8.6
? ? ? ? ? ? ?46*2.4 ? ? ? 49*3.1 ? ? ? 49*3.5 ? ? ? 205*5.7 ? ? ?285*8.6
? ? ? ? ? ? ?47*2.4 ? ? ? 50*3.1 ? ? ? 50*3.5 ? ? ? 210*5.7 ? ? ?290*8.6
? ? ? ? ? ? ?48*2.4 ? ? ? 51*3.1 ? ? ? 51*3.5 ? ? ? 215*5.7 ? ? ?295*8.6
? ? ? ? ? ? ?49*2.4 ? ? ? 52*3.1 ? ? ? 52*3.5 ? ? ? 220*5.7 ? ? ?300*8.6
? ? ? ? ? ? ?50*2.4 ? ? ? 53*3.1 ? ? ? 53*3.5 ? ? ? 225*5.7 ? ? ?305*8.6
? ? ? ? ? ? ?52*2.4 ? ? ? 54*3.1 ? ? ? 54*3.5 ? ? ? 230*5.7 ? ? ?310*8.6
? ? ? ? ? ? ?54*2.4 ? ? ? 55*3.1 ? ? ? 55*3.5 ? ? ? 235*5.7 ? ? ?315*8.6
? ? ? ? ? ? ?55*2.4 ? ? ? 56*3.1 ? ? ? 56*3.5 ? ? ? 240*5.7 ? ? ?320*8.6
? ? ? ? ? ? ?56*2.4 ? ? ? 57*3.1 ? ? ? 57*3.5 ? ? ? 245*5.7 ? ? ?325*8.6
? ? ? ? ? ? ?58*2.4 ? ? ? 58*3.1 ? ? ? 58*3.5 ? ? ? 250*5.7 ? ? ?330*8.6
? ? ? ? ? ? ?60*2.4 ? ? ? 60*3.1 ? ? ? 59*3.5 ? ? ? 255*5.7 ? ? ?335*8.6
? ? ? ? ? ? ?63*2.4 ? ? ? 63*3.1 ? ? ? 60*3.5 ? ? ? 260*5.7 ? ? ?340*8.6
? ? ? ? ? ? ?64*2.4 ? ? ? 65*3.1 ? ? ? 63*3.5 ? ? ? 265*5.7 ? ? ?345*8.6
? ? ? ? ? ? ?65*2.4 ? ? ? 68*3.1 ? ? ? 65*3.5 ? ? ? 270*5.7 ? ? ?350*8.6
? ? ? ? ? ? ?68*2.4 ? ? ? 70*3.1 ? ? ? 67*3.5 ? ? ? 275*5.7 ? ? ?355*8.6
? ? ? ? ? ? ?70*2.4 ? ? ? 72*3.1 ? ? ? 70*3.5 ? ? ? 280*5.7 ? ? ?360*8.6
? ? ? ? ? ? ?72*2.4 ? ? ? 75*3.1 ? ? ? 73*3.5 ? ? ? 285*5.7 ? ? ?365*8.6
? ? ? ? ? ? ?75*2.4 ? ? ? 78*3.1 ? ? ? 75*3.5 ? ? ? 290*5.7 ? ? ?370*8.6
? ? ? ? ? ? ?78*2.4 ? ? ? 80*3.1 ? ? ? 76*3.5 ? ? ? 295*5.7 ? ? ?375*8.6
? ? ? ? ? ? ?80*2.4 ? ? ? 81*3.1 ? ? ? 78*3.5 ? ? ? 300*5.7 ? ? ?380*8.6
鼓形圈與蕾形圈

鼓形圈與蕾形圈

? ? ? ? ? ? ?85*2.4 ? ? ? 85*3.1 ? ? ? 80*3.5 ? ? ? 305*5.7 ? ? ?385*8.6
? ? ? ? ? ? ?90*2.4 ? ? ? 88*3.1 ? ? ? 82*3.5 ? ? ? 310*5.7 ? ? ?390*8.6
? ? ? ? ? ? ?95*2.4 ? ? ? 90*3.1 ? ? ? 85*3.5 ? ? ? 315*5.7 ? ? ?395*8.6
? ? ? ? ? ? ?98*2.4 ? ? ? 92*3.1 ? ? ? 87*3.5 ? ? ? 320*5.7 ? ? ?400*8.6
? ? ? ? ? ? ?100*2.4 ? ? ?95*3.1 ? ? ? 90*3.5 ? ? ? 325*5.7 ? ? ?405*8.6
? ? ? ? ? ? ?105*2.4 ? ? ?98*3.1 ? ? ? 95*3.5 ? ? ? 330*5.7 ? ? ?410*8.6
現場裝配鼓形圈

現場裝配鼓形圈

? ? ? ? ? ? ?110*2.4 ? ? ?100*3.1 ? ? ?100*3.5 ? ? ?335*5.7 ? ? ?415*8.6
? ? ? ? ? ? ?115*2.4 ? ? ?105*3.1 ? ? ?105*3.5 ? ? ?340*5.7 ? ? ?420*8.6
? ? ? ? ? ? ?120*2.4 ? ? ?108*3.1 ? ? ?110*3.5 ? ? ?345*5.7 ? ? ?425*8.6
? ? ? ? ? ? ?130*2.4 ? ? ?110*3.1 ? ? ?115*3.5 ? ? ?350*5.7 ? ? ?430*8.6
? ? ? ? ? ? ?135*2.4 ? ? ?114*3.1 ? ? ?120*3.5 ? ? ?355*5.7 ? ? ?435*8.6
? ? ? ? ? ? ?140*2.4 ? ? ?115*3.1 ? ? ?125*3.5 ? ? ?360*5.7 ? ? ?440*8.6
? ? ? ? ? ? ?150*2.4 ? ? ?120*3.1 ? ? ?130*3.5 ? ? ?365*5.7 ? ? ?450*8.6
? ? ? ? ? ? ?180*2.4 ? ? ?125*3.1 ? ? ?135*3.5 ? ? ?370*5.7 ? ? ?460*8.6
車削組合鼓形圈

車削組合鼓形圈

? ? ? ? ? ? ? ? ? ? ? ? ? 130*3.1 ? ? ?140*3.5 ? ? ?375*5.7 ? ? ?470*8.6
? ? ? ? ? ? ? ? ? ? ? ? ? 135*3.1 ? ? ?145*3.5 ? ? ?380*5.7 ? ? ?480*8.6
? ? ? ? ? ? ? ? ? ? ? ? ? 140*3.1 ? ? ?150*3.5 ? ? ?385*5.7 ? ? ?490*8.6
? ? ? ? ? ? ? ? ? ? ? ? ? 145*3.1 ? ? ?155*3.5 ? ? ?390*5.7 ? ? ?500*8.6
? ? ? ? ? ? ? ? ? ? ? ? ? 150*3.1 ? ? ?160*3.5 ? ? ?395*5.7 ? ? ?510*8.6
? ? ? ? ? ? ? ? ? ? ? ? ? 155*3.1 ? ? ?165*3.5 ? ? ?400*5.7 ? ? ?520*8.6
? ? ? ? ? ? ? ? ? ? ? ? ? 160*3.1 ? ? ?170*3.5 ? ? ?410*5.7 ? ? ?530*8.6
? ? ? ? ? ? ? ? ? ? ? ? ? 165*3.1 ? ? ?175*3.5 ? ? ?420*5.7 ? ? ?540*8.6
復合鼓形圈

復合鼓形圈

? ? ? ? ? ? ? ? ? ? ? ? ? 170*3.1 ? ? ?180*3.5 ? ? ?430*5.7 ? ? ?550*8.6
? ? ? ? ? ? ? ? ? ? ? ? ? 175*3.1 ? ? ?185*3.5 ? ? ?440*5.7 ? ? ?580*8.6
? ? ? ? ? ? ? ? ? ? ? ? ? 180*3.1 ? ? ?190*3.5 ? ? ?450*5.7 ? ? ?600*8.6
? ? ? ? ? ? ? ? ? ? ? ? ? 185*3.1 ? ? ?195*3.5 ? ? ?460*5.7
? ? ? ? ? ? ? ? ? ? ? ? ? 190*3.1 ? ? ?200*3.5 ? ? ?470*5.7
? ? ? ? ? ? ? ? ? ? ? ? ? 195*3.1 ? ? ?215*3.5 ? ? ?480*5.7
? ? ? ? ? ? ? ? ? ? ? ? ? 200*3.1 ? ? ?230*3.5 ? ? ?490*5.7
? ? ? ? ? ? ? ? ? ? ? ? ? 210*3.1 ? ? ?400*3.5 ? ? ?500*5.7
復合蕾形圈

復合蕾形圈

? ? ? ? ? ? ? ? ? ? ? ? ? 220*3.1 ? ? ? ? ? ? ? ? ? 510*5.7
? ? ? ? ? ? ? ? ? ? ? ? ? 230*3.1 ? ? ? ? ? ? ? ? ? 515*5.7
? ? ? ? ? ? ? ? ? ? ? ? ? 240*3.1 ? ? ? ? ? ? ? ? ? 520*5.7
? ? ? ? ? ? ? ? ? ? ? ? ? 250*3.1 ? ? ? ? ? ? ? ? ? 530*5.7
? ? ? ? ? ? ? ? ? ? ? ? ? 260*3.1 ? ? ? ? ? ? ? ? ? 540*5.7
? ? ? ? ? ? ? ? ? ? ? ? ? 270*3.1
? ? ? ? ? ? ? ? ? ? ? ? ? 280*3.1
? ? ? ? ? ? ? ? ? ? ? ? ? 290*3.1
? ? ? ? ? ? ? ? ? ? ? ? ? 300*3.1
? ? ? ? ? ? ? ? ? ? ? ? ? 320*3.1
組合鼓型密封圈

組合鼓型密封圈
