導向環 四氟導向帶 耐磨導向環 油缸導向環
導向環 四氟導向帶 耐磨導向環 油缸導向環
向環.jpg)

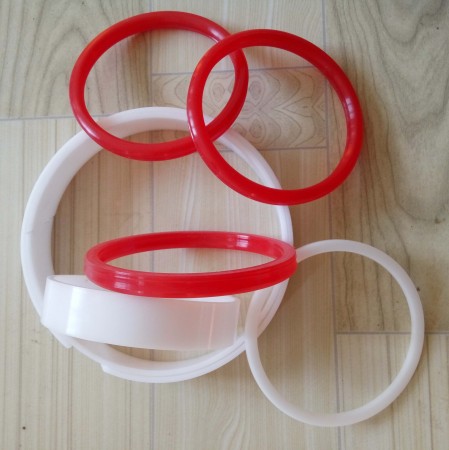

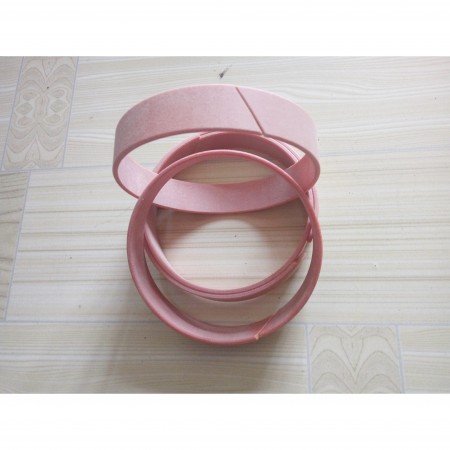

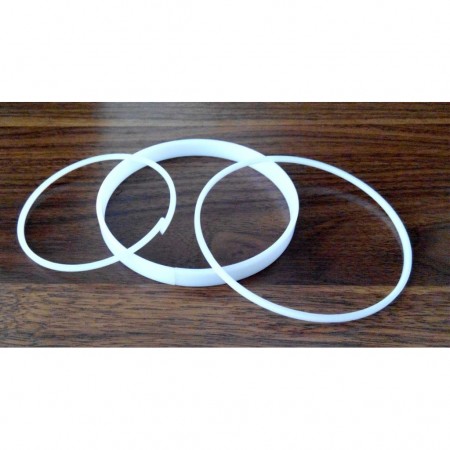

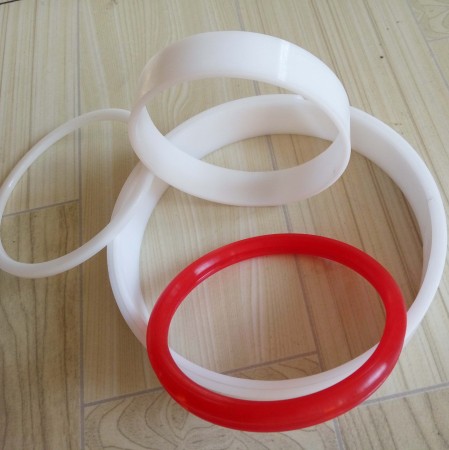

導向耐磨環對于移動的活塞和活塞桿有精確導向支承作用，并可吸收隨時產生的徑向力，確保密封元件不被徑向力破壞.延長液壓缸使用壽命。同時可防止活塞和缸體之間或者是活塞桿和缸頭之間的金屬接觸。極大限度地降低摩擦力，以免液壓缸動作中產生啟動力偏大和爬行等不正常現象。與金屬支承環相比其有承載力大，比重輕、耐磨損、無溫升變形以及抗?jié)q缸等。
?
? 常用導向耐磨環可提供兩種材料:
? ? PD:由聚四氟乙稀+青銅粉
? ? PHCD.由細密網狀塑料，特殊聚酯+潤滑添加劑
1、特點:
? (PD材料)
? 一極耐磨，低摩擦，耐熱，耐化學腐蝕，允許任何異物嵌進導向耐磨環內
? 一防止顆粒對油缸及密封件損傷
? (PHCD材料)
? 一其有吸收振動性能，并有極好的耐磨性能和良好的干運行特性
2、工況條件
材料;PD
速度:往復運動≤15m/s
溫度:-60℃一+200℃
表面支承壓力:最大為15N/mm2
材料;PHCD
速度：往復運動≤1m/s
溫度:-50℃一+130℃
表面支承壓力：最大為90N/mm2
活塞桿耐磨環的切割長度
PD：L=3,100(0d+w)
PHCD, L=3,092(0d+w)
∮d=活塞桿長度 w=耐磨環厚度
?
缸孔耐磨環的切割長度
PD： L=3.100(0D-W)
PHCD: L=3,092(0D-W)
