結構特點
V型活塞桿用密封圈是一種高壓組合單向密封圈，廣泛應用在高壓、有變化和沖擊負載的工況。它由V形密封環、支承環和壓環組成。
密封機理
V形密封桿用密封圈本身設定徑向過盈，使得密封唇口與內、外徑有緊密的接觸，使其對活塞桿表面產生徑向接觸應力，形成很好的低壓密封；隨著系統壓力升高，V形密封環與密封偶合件表面的接觸面積而加寬、密封環對缸壁的接觸應力也隨之增大，從而產生一個完全密封的作用力，故使其完成高壓工況下的密封功能。
溝槽標準
溝槽尺寸、公差符合ISO5597標準成Hunger公司DMD1、DMD2、DMD9系列和Parker公司、Merker公司同系列密封溝槽標準。
技術數據
| 材質 |
壓力
Mpa |
溫度
℃ |
介質 |
線速度
m/s |
| 密封環 |
支承環 |
壓環 |
| CPU |
POM、PA、PTFE |
POM、PA、PTFE |
≤40 |
-30to+120 |
A、B |
≤1.0 |
| FPM |
PTFE |
PTFE |
≤25 |
-40to+80 |
A、B |
≤1.0 |
| NBR |
POM、PA、PTFE |
POM、PA、PTFE |
≤25 |
-30to-110 |
A、B、C |
≤1.0 |
| PTFE |
PTFE |
PTFE |
≤25 |
-40to+200 |
A、B、C |
≤1.0 |
適用范圍
| 技術參數\型號 |
GE1 |
GE2 |
GES |
GJES |
| 壓力 Mpa |
0to25 |
0to40 |
0to40 |
0to40 |
| 溫度 ℃ |
-35to200 |
-35to120 |
| 速度 m/s |
0to0.50 |
| 介質 |
A、B、C |
A-石油基液壓油和礦物基潤滑脂 B-水-油乳化液 C-水-乙二醇基
安裝須知
密封圈是組合式結構，須安裝在開式(或稱分體)密封溝槽中，安裝前必須去除密封圈安裝區域內的銳邊和毛刺。組合密封圈裝入活塞桿端頭處要借助特殊安裝工具進行安裝，同時在配合表面涂少量潤滑油。此外細心安裝是確保密封圈功能充分展示的重要條件之一。
應用示例
●鋼鐵工業 ●特殊液壓缸 ●平板硫化機 ●船舶液壓設備 ●冶金設備

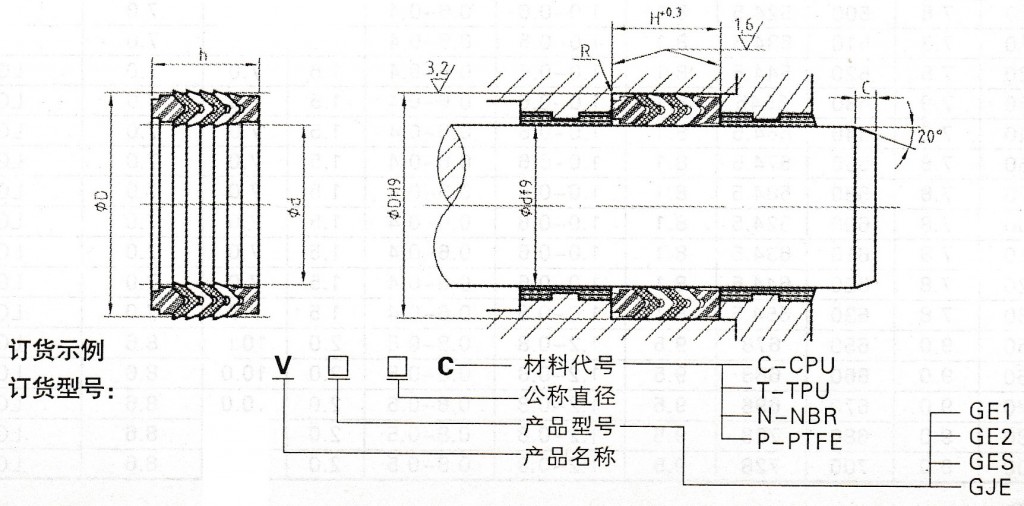

安裝示例
V形密封圈
