山型密封圈:

1.???????性能與用途:山型密封圈是由一個聚氨酯密封圈和兩個L型防擠擋圈組成(注:還有一種是加布山形圈),山型圈具有耐高壓,耐磨損,靜密封性能穩定特點。

2.???????材質:

擋圈:聚甲醛

密封圈:高硬度耐水聚氨酯邵氏93±5度

3.????工況條件:工作壓力:60Mpa

往復速度:0.5m/s

工作溫度:-35度至+110度

4.????工作介質:乳化液、水、液壓油

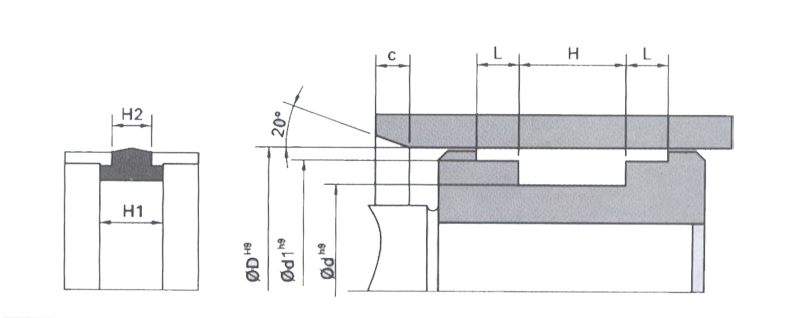

6.??? 結構裝置:
山型密封圈


山型密封圈

d D D1 H H1 H2 L C
63 51 57 17 14 8 9 5.5
80 68 74 17 14 8 9 5.5
100 87 94 18 16 10 9 6.5
105 92 99 18 16 10 9 6.5
110 97 104 18 16 10 9 6.5
120 107 114 18 16 10 9 6.5
125 112 119 20 16 10 9 6.5
140 125 134 20 19 13 9 7.5
160 145 154 20 19 13 9 7.5
180 165 174 20 19 13 9 7.5
190 175 184 20 19 13 9 7.5
200 182 194 25 23 17 9 10
210 192 204 25 23 17 9 10
220 202 214 25 23 17 9 10
230 212 224 25 23 17 9 10
240 222 234 25 23 17 9 10
250 232 244 25 23 17 9 10
260 242 254 25 23 17 9 10
270 252 264 25 23 17 9 10
280 262 274 25 23 17 9 10
290 272 284 25 23 17 9 10
300 282 294 25 23 17 9 10
310 292 304 25 23 17 9 10
320 302 314 25 23 17 9 10
330 312 324 25 23 17 9 10
340 332 334 25 23 17 9 10
350 332 344 25 23 17 9 10
360 342 354 25 23 17 9 10
