液壓往復運動Y形密封圈的結構尺寸系列和溝槽尺寸
發布時間2015-09-07   瀏覽：6,268 views   調整大?。? 16px  14px  12px

?1.產品用途：用于往復運動油缸活塞與活塞桿的密封.
???? 2.材質：丁腈橡膠.?聚氨酯
???? 3.工況條件
?????
???? 溫度：— 40 ~ +120℃
???? 壓力：< 25MPa
???? 介質：液壓油、水、空氣
???? 4.標準：HG4—335—66
?????

?????

Y形橡膠密封圈

Y形橡膠密封圈

密封件

密封圈

礦用Y形密封圈

礦用Y形密封圈

YX內D形d型橡膠密封件

YX內D形d型橡膠密封件

Y形密封圈適用于液壓缸活塞和活塞桿上起單向密封作用的橡膠密封圈。其使用條件見表5-27. 表5-27Y形密封圈的工作壓力范圍 密封圈型式 往復運動速度/m.s-1 擠出半徑間隙/mm 工作壓力范圍/MPa Y形圈 0.5 0.2 0～15 0.1 0～20 0.5 0.2 0～20 0.1 0～25 國標（GB10708.1-89）規定了用于L1和L2二種型式密封腔體的Y形橡膠密封圈。 活塞密封腔體L1用Y形橡膠密封圈 Y形橡膠密封圈的型式如圖5-31所示。Y形橡膠密封

Y形密封圈適用于液壓缸活塞和活塞桿上起單向密封作用的橡膠密封圈。其使用條件見表5-27.
表5-27Y形密封圈的工作壓力范圍
密封圈型式 往復運動速度/m.s-1 擠出半徑間隙/mm 工作壓力范圍/MPa
Y形圈 0.5 0.2 0～15
0.1 0～20
0.5 0.2 0～20
0.1 0～25
國標（GB10708.1-89）規定了用于L1和L2二種型式密封腔體的Y形橡膠密封圈。
活塞密封腔體L1用Y形橡膠密封圈

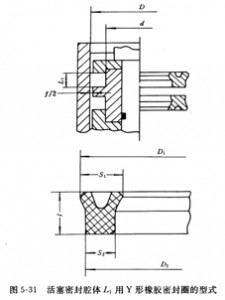

Y形橡膠密封圈的型式如圖5-31所示。Y形橡膠密封圈的尺寸系列見表5-28.

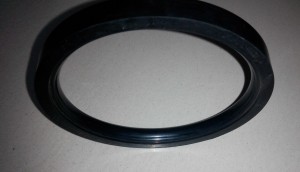

y型密封圈

y型密封圈

，保證密封面在工作期間的正常運行。

密封圈上部的軟膠是密封性的關鍵材料，要求軟膠應具有優良的彈性，壓縮變形小，耐磨性能好等特點。硫化膠硬度一般要求在70～80（紹爾A）之間，但要根據使用條件及結構來選擇，如采用圖5-35f,g,h類型，則應使用高硬度膠料為宜。
唇部壓縮率的大小，對蕾形密封圈使用效果影響較大，壓縮率過大則摩擦阻力大，因而磨損也大，使用壽命短，同時有可能影響安裝。壓縮率過小密封性能不好，甚至產生嚴重泄漏，影響使用，一般認為蕾形密封圈唇部壓縮率應在12%～19%之間為宜。
標準化的蕾形夾織物橡膠密封圈見圖5-33和圖5-34.其尺寸系列見表5-30和表5-31.
液壓缸活塞和活塞桿上在往復運動中起單向密封作用的密封溝槽型式、尺寸和公差
標準（GB2879-86）中密封溝槽軸向長度規定有三種規格：L1適用于短型密封圈（圖5-31和圖5-32中的Y形密封圈）；L2適用于中型密封圈（圖5-33和圖5-34中的高低唇Y(jié)形密封圈）；L3適用于長型密封圈（圖5-21中的V形夾織物橡膠組合密封圈）。
按溝槽的所在位置分為：液壓缸活塞和液壓缸活塞桿兩種溝槽結構。所用符號如下：
D—密封溝槽外徑；
d—密封溝槽內徑；
S=1/2(D-d)—?jiǎng)用芊鉁喜蹚较蛏疃龋?/div>
L—密封溝槽軸向長度；
C—導入角長度；
P—活塞配合尺寸；
G—與活塞桿配合的直徑；
R—圓角；
F—間隙。
液壓缸活塞動密封溝槽液壓缸活塞動密封溝槽型式見圖5-36.其溝槽尺寸和公差見表5-32.
表5-32液壓缸活塞動密封溝槽尺寸和公差（摘自GB2879-86）
D S d L0+0.25
C
》
R
《
 F D S d L0+0.25
C
》
R
《
 F
L1 L2 L3 L1 L2 L3
12 4 4 5.0 6.3 2 0.3 0.5 (110) 7.5 95 9.5 12.5 25 4 0.4 1
16 4 8 5.0 6.3 2 0.3 0.5 10 90 12.5 16 32 5 0.6
20 4 12 5.0 6.3 2 0.3 0.5 125 10 105 12.5 16 32 5 0.6 1
5 10 6.3 8 16 2.5 12.5 100 16 20 40 6.5 0.8 1.5
25 4 17 5.0 6.3 2 0.3 0.5 (140) 10 120 12.5 16 32 5 0.6 1
5 15 6.3 8 16 2.5 12.5 115 16 20 40 6.5 0.8 1.5
32 4 24 5.0 6.3 2 0.3 0.5 160 10 140 12.5 16 32 5 0.6 1
5 22 6.3 8 16 2.5 12.5 135 16 20 40 6.5 0.8 1.5
40 4 32 5.0 6.3 2 0.3 0.5 (180) 10 160 12.5 16 32 5 0.6 1
5 30 6.3 8 16 2.5 12.5 155 16 20 40 6.5 0.8 1.5
50 5 40 6.3 8 16 2.5 0.3 0.5 200 12.5 175 16 20 40 6.5 0.8 1.5
7.5 35 9.5 12.5 25 4 0.4 1 15 170 20 25 50 7.5
(56) 5 46 6.3 8 16 2.5 0.3 0.5 (220) 12.5 195 16 20 40 6.5 0.8 1.5
7.5 41 9.5 12.5 25 4 0.4 1 15 190 20 25 50 7.5
63 5 53 6.3 8 16 4 0.3 0.5 250 12.5 225 16 20 40 6.5 0.8 1.5
7.5 48 9.5 12.5 25 5 0.4 1 15 220 20 25 50 7.5
(70) 7.5 55 9.5 12.5 25 4 0.4 1 (280) 15 250 20 25 50 7.5 0.8 1.5
10 50 12.5 16 32 5 0.6 320 15 290 20 25 50 7.5 0.8 1.5
80 7.5 65 9.5 12.5 25 4 0.4 1 (360) 15 330 20 25 50 7.5 0.8 1.5
10 60 12.5 16 32 5 0.6 400 20 360 25 32 63 10 1.0 2
(90) 7.5 75 9.5 12.5 25 4 0.4 1 (450) 20 410 25 32 63 10 1.0 2
10 70 12.5 16 32 5 0.6 500 20 460 25 32 63 10 1.0 2
100 7.5 85 9.5 12.5 25 4 0.4 1
10 80 12.5 16 32 5 0.6
注：1.滑動面公差配合推薦H9/f8,但在液壓缸使用條件下不苛刻的情況下，滑動面公差配合也可采用H10/f9；
2.括號內的缸內經為非優先選用尺寸。
液壓缸活塞桿動密封溝槽液壓缸活塞桿密封溝槽型式見圖5-37.其溝槽尺寸和公差見表5-33.
表5-33液壓缸活塞桿動密封溝槽尺寸（摘自GB2879-86）
mm
d S D L0+0.25
C
》
R
《
 d S D L0+0.25
C
》
R
《
L1 L2 L3 L1 L2 L3
6 4 14 5.0 6.3 14.5 2 0.3 56 7.5 71 9.5 12.5 25 4 0.4
8 4 16 5.0 6.3 14.5 2 0.3 10 76 – 16 32 5 0.6
10 4 18 5.0 6.3 14.5 2 0.3 63 7.5 78 9.5 12.5 25 4 0.4
5 20 – 8 16 2.5 10 83 – 16 32 5 0.6
12 4 20 5.0 6.3 14.5 2 0.3 70 7.5 85 9.5 12.5 25 4 0.4
5 22 – 8 16 2.5 10 90 – 16 32 5 0.6
14 4 22 5.0 6.3 14.5 2 0.3 80 7.5 95 9.5 12.5 25 4 0.4
5 24 – 8 16 2.5 10 100 – 16 32 5 0.6
16 4 24 5.0 6.3 14.5 2 0.3 90 7.5 105 9.5 12.5 25 4 0.4
5 26 – 8 16 2.5 10 110 – 16 32 5 0.6
18 4 26 5.0 6.3 14.5 2 0.3 100 10 120 12.5 16 32 5 0.6
5 28 – 8 16 2.5 12.5 125 – 20 40 6.5 0.8
20 4 28 5.0 6.3 14.5 2 0.3 110 10 130 12.5 16 32 5 0.6
5 30 – 8 16 2.5 12.5 135 – 20 40 6.5 0.8
22 4 30 5.0 6.3 14.5 2 0.3 125 10 145 12.5 16 32 5 0.6
5 32 – 8 16 2.5 12.5 150 – 20 40 6.5 0.8
25 4 33 5.0 6.3 14.5 2 0.3 140 10 160 12.5 16 32 5 0.6
5 35 – 8 16 2.5 12.5 165 – 20 40 6.5 0.8
28 5 38 6.3 8 16 2.5 0.3 160 12.5 185 16 20 40 6.5 0.8
7.5 43 – 12.5 25 4 0.4 15 190 – 25 50 7.5
32 5 42 6.3 8 16 2.5 0.3 180 12.5 205 16 20 40 6.5 0.8
7.5 47 – 12.5 25 4 0.4 15 210 – 25 50 7.5
36 5 46 6.3 8 16 2.5 0.3 200 12.5 225 16 20 40 6.5 0.8
7.5 51 – 12.5 25 4 0.4 15 230 – 25 50 7.5
40 5 50 6.3 8 16 2.5 0.3 220 15 250 20 25 50 7.5 0.8
7.5 55 – 12.5 25 4 0.4 250 15 280 20 25 50 7.5 0.8
45 5 55 6.3 8 16 2.5 0.3 280 15 310 20 25 50 7.5 0.8
7.5 60 – 12.5 25 4 0.4 320 20 360 25 32 63 10 1.0
50 5 60 6.3 8 16 2.5 0.3 360 20 400 25 32 63 10 1.0
7.5 65 – 12.5 25 4 0.4
注：1.滑動面公差配合推薦H9/f8,但在液壓缸使用條件下不苛刻的情況下，滑動面公差配合也可采用H10/f9。
