聚氨酯密封件的耐磨性能及物理機(jī)械性能
發(fā)布時間2016-05-06   瀏覽：1,705 views   調(diào)整大?。? 16px  14px  12px

聚氨酯密封件的耐磨性能

聚氨酯高端車削組合密封圈

聚氨酯高端車削組合密封圈

聚胺脂山形圈

聚胺脂山形圈

鼓形圈

鼓形圈

蕾形密封圈

蕾形密封圈

聚氨酯密封件的耐磨性能非常杰出，測試結(jié)果一般在0.03-0.20mm3/m的范圍內(nèi)，約為天然橡膠的3-5倍。實(shí)際使用中，由于潤滑劑等因素的影響，其效果往往更好。

聚氨酯密封件的耐磨性能與材料的撕裂強(qiáng)度和表面狀況等關(guān)系很大。

聚氨酯密封件的撕裂強(qiáng)度比其他橡膠高的多，但是它本身的摩擦系數(shù)并不低，一般為0.5以上。這就需要在實(shí)際使用中注意添加油類等潤滑劑，或內(nèi)加少量二硫化鉬或石墨、硅油、四氟乙烯粉等，以降低摩擦系數(shù)，減少摩擦生熱。

聚氨酯密封件和其他材料在干燥表面的磨耗對比數(shù)據(jù)見下表。此外，摩擦系數(shù)還與材料硬度和表面溫度等因素有關(guān)系。在所有情況下，摩擦系數(shù)都隨硬度的降低而提高，雖表面溫度和升高而上升。約60℃達(dá)到最大值。

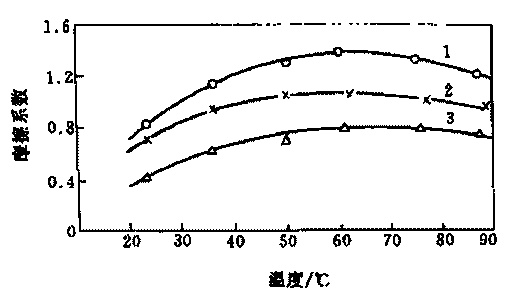

聚胺脂密封件溫度

聚胺脂密封件溫度

材料硬度：1、邵爾A86；2、邵爾A94；3、邵爾D50
聚氨酯密封件在鉻黃銅板上的摩擦系數(shù)與溫度的關(guān)系

　　聚氨酯密封件的物理機(jī)械性能

表1 各組膠料的特性及工作條件應(yīng)符合下表規(guī)定

膠料組別

 硬度范圍 膠料特性 工作壓力（MPa） 工作溫度（℃） 工作介質(zhì)
I-1 低硬度

耐磨

耐油

 0~2.5 -40~ 80

空氣
I-2 中硬度 ＞-2.5~8
I-3 高硬度 ＞8~16 乳化液
潤滑油
液壓油
I-4 高硬度 ＞16~31.5
II-1 低硬度

耐磨
耐油
耐溫

 0~2.5 -40~ 100 乳化液
潤滑油
燃料油
液壓油
II-2 中硬度 ＞2.5~8
II-3 高硬度 ＞8~16 -40~ 100
II-4 高硬度 ＞16~31.4

制品用膠料按其特性分為二組
I組：熱塑性聚氨酯彈性體（TPU）耐油膠料
II組：澆注性聚氨酯彈性體（CPU）耐油耐熱膠料
表2　膠料的特理機(jī)械性能應(yīng)符合下表規(guī)定
項目 指標(biāo)
熱塑型 澆注型
硬度（邵低A型） 75±5
85±5
95±5		 90±2
扯斷強(qiáng)度（MPa） 35~45 45~55
扯斷伸長率（%） 550~650 450~650
扯斷永久變形（%） 20~30 2~5
脆性溫度（℃）　不高于 -40 -40
老化
系數(shù)		 100℃×24h　不小于 0.85 1.1
120℃×72h 1.2 1.2
耐油重量
變化率
（%）		 120#汽油（75份） 苯（25份）18~28℃×96h 2 2
20#機(jī)油（80℃±2℃）×24h　不大于 0.5 0.5
上稠
40-1液壓油		 （80℃±2℃）×24h　不大于 0.5 0.5
（100℃±2℃）×24h　不大于 0.5 0.5
平衡吸水率（70℃×96h）% 0.79~0.87 0.78~0.87
阿克隆磨耗　cm3/1.6km　不大于 0.05 0.05
密度g/cm3 1.26 1.26



京城密封件廠生產(chǎn)單體液壓支柱密封件及千斤頂密封件、鼓形圈、車削密封件、O形圈、蕾形圈、防塵圈、Y形圈<等橡膠件，綜合采煤機(jī)等機(jī)械密封件，活塞導(dǎo)向環(huán)、檔圈、防擠圈等塑料件等煤碳部定點(diǎn)生產(chǎn)企業(yè)。產(chǎn)品用于煤礦機(jī)械設(shè)備能根據(jù)需要訂做網(wǎng)址：www.x-mobi.cn電話：15630675388

上一篇：« 下一篇： »
