活塞用斯特封和活塞桿用斯特封

斯特封組合密封裝置既可以做孔密封，也可以做軸密封，如圖，在格萊圈組合式密封裝置也介紹過。斯特封一般做軸用密封裝置，它是由富有彈性的元件0形合成橡膠圈，填充TPFE密封圈放置于槽內，與活塞桿總成在一起，起到密封液壓缸中液體的作用，其中：偶合面間隙大于0.2mm(此值為雙列階梯面聚四氟乙烯組合密封圈，若單列階梯面聚四氟乙烯組合，則可小于0.2mm)，密封面寬度比密封圈寬度小得多，但大于0.3mm，可令密封面寬度為0.5mm或略寬些，密封圈寬度為2.5密封面寬度，徑向高度大于0.3mm，低壓側斜角大于5°～10°；階梯面與密封面連接處不允許有圓角及倒鈍存在。

斯特封密封圈

　　(1)斯特封密封裝置密封機理

　　斯特封密封裝置為單向密封，密封機理見圖2，它與格萊圈密封裝置密封機理相似。首先它是利用不同材質優良的性能，繼之以各種最合理的結構密封圈組合而成。 以填充TPFE制成階梯形式的密封圈，它具有機械強度、硬度、剛度高，耐壓、耐磨及摩擦因數低，具有自潤滑特性，它的階梯面直接與被密封軸圓柱面接觸，而富有彈性的元件O形合成橡膠圈一邊緊緊與它接觸另一邊與溝槽底相緊靠位于固定套內與活塞總成后，填充TPFE階梯密封圈受O形合成橡膠彈力作用而緊緊貼住活塞桿圓柱面，阻止無壓力或微壓力液流體泄漏，隨著液壓缸工作，液體工作介質壓力升高，密封組合圈中尤其富有彈性的元件O形合成橡膠圈受軸向力增大，有被壓縮趨勢，則徑向就有擴張趨勢，也就填充TPFE階梯圈受更大的壓力，則密封更與活塞貼緊，密封力更大，就阻止有較大壓力液體泄漏。隨著流體工作介質壓力升高，密封面寬度增加，斜角α減小，使高壓側壓力分布曲線上升的斜率始終很陡，同時低壓側壓力分布曲線的下降斜率保持有利的數值，故其泄漏量很小，與O形圈圓柱面聚四氟乙烯組合密封圈密封的泄漏量相比較見圖3。

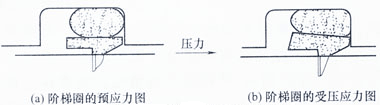

斯特封密封原理

　　另?yè)?jù)實驗證明，采取雙列階梯填充TPFE組合密封裝置做單向動密封，，一般情況下它的泄漏量?jī)H為單列填充TPFE階梯組合密封裝置泄漏量的1/40，由原無泄漏甚至可達理想的零泄漏。

雙列階梯填充TPFE組合密封裝置

　　(2)斯特封組合裝置密封特性

　　依據多年的生產及實驗，斯特封組合密封裝置的密封特性曲線變化特征，泄漏量Q隨流體工作介質壓力p變化曲線分為四個階段(四個區)。

　　e.設計與使用時使液壓系統尤其液壓缸工作壓力和閑置壓力避開斯特密封不穩定階段壓力范圍，或使用時盡快越過它。

　　(3)斯特封組合密封性能及特點

補償斯特封密封

　　a.密封性。靜動態密封性良好，無泄漏甚至可零泄漏。

　　工作介質：適用于石油基液壓油、難燃液壓液、環保安全液、水及其他。若將O形圈丁腈合成橡膠改為氟合成橡膠。則適應工作介質審廣泛。

　　f.摩擦因數低。無潤滑時摩擦因數為0.02～0.04；有潤滑時摩擦因數為0.002～0.004，故在運行時，無爬行現象。

　　g.抗擠壓力強，低磨損，與金屬無黏滯現象，壽命長。

　　h.對于沖擊系統有優異的緩沖作用，對溫度影響不敏感。

　　i.溝槽結構簡單，安裝方便。

　　j.單列與雙列同向密封，對泄漏影響差別很大，達40倍左右；若雙向密封，雙列成對同向安裝，遠比單列背向安裝軸向尺寸大得多。

　　k.適用于最大直徑1330mm。

　　(4)斯特組合密封裝置與格萊圈組合密封裝置的應用

　　雖然斯特組合密封裝置與格萊密封裝置各自可分別做孔密封與軸密封，但一般的習慣及最好是密封組合地使用。總是將格萊圈組合密封裝置置于活塞上溝槽內密封液壓缸體孔壁，稱之為孔密封；而將斯特組合密封裝置置于液壓缸缸口固定套內孔溝槽內密封活塞桿，稱之為軸用密封，分別見圖6。

格萊圈組合、斯特封組合孔密封結構

　　依據這兩種裝置的性能特點，它們適用高壓、高速、高低溫變化范圍大的液壓缸的軸密封與孔密封。它與前面GU、KU、GO、KO使用場合類似。斯特封與格萊圈的密封裝置同應用于沖擊、振動的液壓缸中的密封。它可用于冶金機械設備，建筑、礦山、機械制造、交通運輸、海洋、航空航天以及軍工等行業中的機械設備。由于它的摩擦因數低，摩擦力小，可適用自動控制、自動化中伺服閥及伺服液壓缸中的密封，以保證它們運動的靈活性。它不適用于起重機以及垂直位置要求很?chē)?yán)的液壓缸中密封。
