車削Y形圈

　　影響Y形圈性能的因素

　　影響Y形圈性能的因素有很多，主要介紹下面幾種：

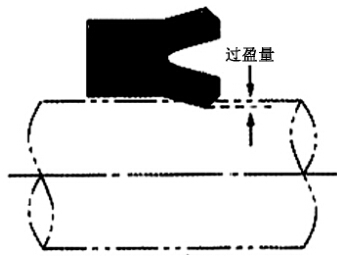

　　1.壓力分布

　　為了保護穩(wěn)定的密封性能，密封圈與滑動面的接觸面必須有適當?shù)膲壕o力，且接觸面的局部壓緊力必須是集中的壓力分布，這樣當壓力起到“刮板”的效果時，密封性能將大為改善。理想的情況是密封圈壓緊力隨介質(zhì)的壓力增高而增大，隨壓力的降低而減小。

標準油缸Y形圈

2.形狀效果

　　采用唇口倒角，增強自密封作用。

　　3.根部磨損

　　根部磨損的主要原因是壓縮量過大，并由于摩擦力與壓力的疊加，導(dǎo)致根部出現(xiàn)大量的接觸壓力，使根部比唇部更早磨損。 防止措施：合理選擇Y形圈與密封腔體的配合尺寸，以獲得適當?shù)膲嚎s量;改進滑動面的加工質(zhì)量;采用耐磨性好的膠料;采用根部加強結(jié)構(gòu)(如與塑料擋圈組合使 用或埋入金屬骨架)。

　　4.谷部開裂

Y形圈

　　Y形圈在工作中受交變壓力作用，從而使股部由于疲勞破壞而開裂。防止措施：提高材料的硬度及抗撕裂強度;正確設(shè)計Y形圈的截面形狀;減少壓力的波動和沖擊。

　　5.擠出破壞

　　在高壓流體作用下，Y形圈根部會被擠入間隙，造成破壞。為了防止擠出，應(yīng)選用合理的密封腔體間隙;適當提高密封圈的材料硬度;采用抗擠出擋圈和在密封圈埋下骨架。

　　6.唇部藥傷

UN活塞桿密封圈2

　　受到背壓時，唇部很容易出現(xiàn)咬傷現(xiàn)象。采用高低唇結(jié)構(gòu)，可以避免這種現(xiàn)象。因為高唇緊壓密封腔壁，可以保護工作的低唇。

　　7.扭轉(zhuǎn)

　　在油缸中做往復(fù)運動的活塞密封圈由于泄漏量不同，從而在密封圈之間產(chǎn)生流體壓力升，在運動中形成一個扭轉(zhuǎn)作用，當這 個力矩大于密封圈本身的抗扭轉(zhuǎn)能力時，是密封圈從腔體中局部或整圈扭轉(zhuǎn)，破壞密封圈，喪失密封性能。為防止這種現(xiàn)象，Y形圈設(shè)計時采用高低唇結(jié)構(gòu)，提高材 料硬度或增加抗扭擋圈。

　　8.背壓

KYD密封圈

　　成對裝填的密封圈在作往復(fù)運動時，由于泄漏而在兩個密封圈之間形成困油而產(chǎn)生背壓，會把低壓側(cè)密封圈擠入間隙。消除方法是設(shè)泄漏孔或加設(shè)帶泄壓空的支撐環(huán)等。

　　9.黏-滑特性

Y形密封圈

　　液壓缸在高壓、低速情況下工作時，密封圈有時發(fā)生振動并發(fā)出響聲，這種現(xiàn)象是由于密封圈的不穩(wěn)定潤滑條件引起的，這就叫“黏-滑”特性。密封圈與金屬接觸面發(fā)生短時間的黏著-滑動-黏著-滑動周期性現(xiàn)象，會使密封壽命縮短。其原因如下。

YX形密封圈

　　a.密封圈材料的干摩擦系數(shù)大。

　　b.滑動表面粗糙度太小或太大時，摩擦系數(shù)大。

　　c.潤滑劑不足。

　　d.速度過慢。

　　e.油缸壁過薄，剛性差。

　　解決的辦法有以下幾點。

　　a.降低材料的干摩擦系數(shù)。

　　b.推薦滑動面表面粗糙度為0.08-0.32um。

　　c.滑動表面有適當?shù)臐櫥瑒?，使密封接觸表面保持潤滑油膜，避免使用粘度過低的液壓油。

　　d.使用剛性大的油缸

電話：15630675388 網(wǎng)址：www.x-mobi.cn
京城密封件廠 供應(yīng)橡膠密封件 機械密封件 密封圈 油缸密封件 液壓密封件 氣缸密封件 煤礦用密封件 煤礦用單體液壓支柱密封件及立柱 千斤頂用密封件 氟膠密封件 硅膠密封件 聚胺脂鼓形圈 加布鼓形圈 車削密封件O型圈 氟膠O形圈 硅膠O型圈 聚氨酯密封件（鼓型圈 蕾型圈 山型圈 O型圈 Y型圈）三元乙丙O型圈耐油耐高溫用O形圈 加布蕾形圈 聚氨脂蕾形圈 山形圈 防塵圈 單體液壓支柱防塵堵蓋 Y形圈 活塞導(dǎo)向環(huán) 活柱導(dǎo)向環(huán) 防擠圈 卸載閥墊 單向閥墊 安全閥墊 連接鋼絲 三用閥配件 活塞防擠圈、f4四氟擋圈、POM檔圈、皮碗防擠圈、底座防擠圈、防塵堵蓋等綜合采煤機等機械密封件
